進口三片式法蘭球閥結構，對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本; 三片式球閥楔形密封結構,閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。 三片式法蘭球閥單閥座設計,消除了閥門中腔介質因異常升壓而影響使用安全的問題；三片式美標球閥低扭矩設計，特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉；啟閉無摩擦，這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題

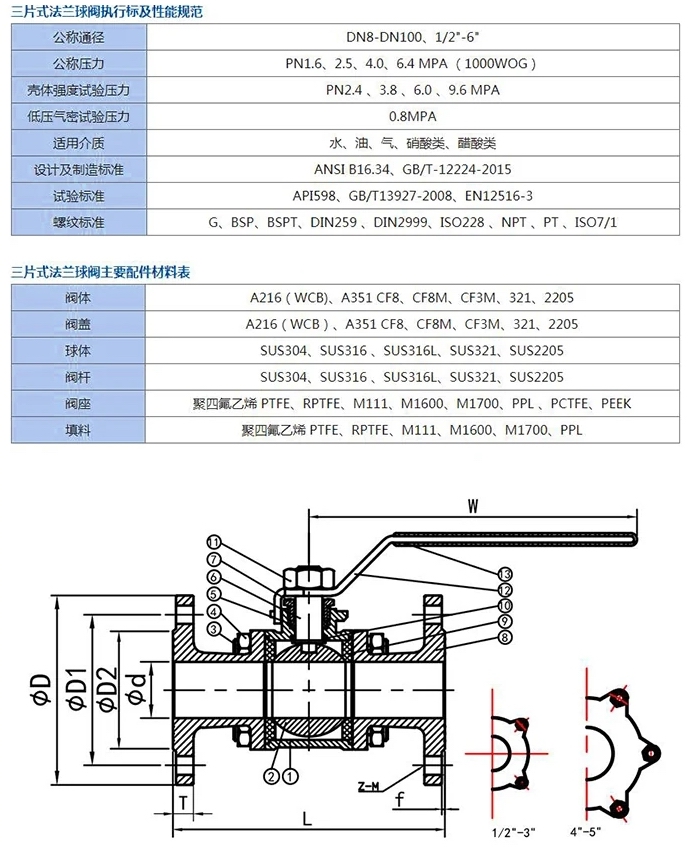

進口三片式法蘭球閥設計標準
APPLECABLE STANDARDS：
防爆中軸/全流Blow-out Proof stem/Full port
設計和制造標準按照Design:
ASME B16.34,API608；
結構長度按照face
toface : ASME B16.10；
法蘭端尺寸按照End
Flange：ASME B16.5；
檢驗和測試按照Test:
API598；
防火設計測試Fire
Safe：API607；

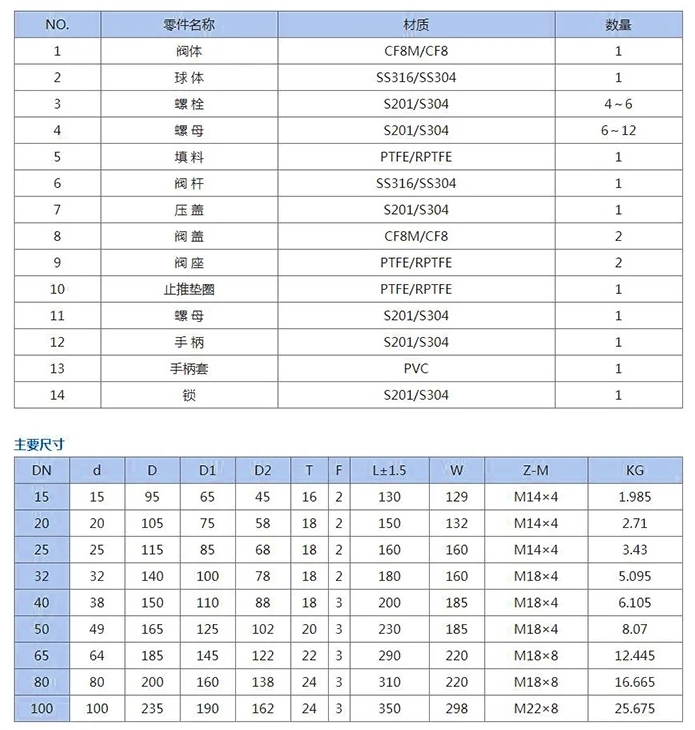

進口三片式法蘭球閥主要材料表
|
零件名稱PART NAME |
材質MATERIAL |
|
閥體BODY |
SS304/SS316 |
|
球體 BALL |
SS304/SS316 |
|
螺母GLAND NUT |
SS304/SS316 |
|
螺栓BOLT |
SS304/3SS16 |
|
密封線JOINT GASKET |
PTFE |
|
密封圈JOINT RING |
PTFE |
|
止推墊STOP RING |
PTFE |
|
閥桿STEM |
SS304/SS316 |
|
填料STEM PACKING |
PTFE |
|
定位片STOP |
304/SS316 |
|
鎖片 LOCKPAD |
SS304 |
|
壓蓋GLAND |
CF8/CF8M |
|
卡簧SNAP RING |
3SS04/SS316 |
|
手柄HANDLE |
CF8/CF8M |
|
壓蓋螺栓GLAND BOLT |
SS304/SS316 |
進口三片式法蘭球閥產品應用
三片式法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，三片式法蘭球閥適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。要求嚴格切斷的工況
