進口體渦輪流量計是一種速度式儀表，它具有準確度高、重復性好、結構簡單、壓力損失小、維修方便等優點，用于測量封閉管道中低粘度液體的體積流量。在石油、化工、冶金、供水、造紙等行業中具有廣泛的應用。
進口液體渦輪流量計的概述
進口液體渦輪流量計是一種精密測量儀表，采用先進的微處理技術，具有功能強，流量范圍寬，操作簡單，安裝使用方便的特點。廣泛應用于石油、化工、冶金、科研等領域的計量、配備衛生接頭的lwgy液體渦輪流量計多應用于制藥領域，產品具有以下優點:
1、壓力損失小，葉輪具有防腐功能
2、可就地顯示，瞬時流量，累計總量
3、整機功率低，能憑內部電池長期工作，是理想的無源顯示儀表
4、采用LIKEEPROM對累計流量儀表系數進行掉電保護，保護時間大于10年
進口液體渦輪流量計的結構與工作原理
傳感器的結構如圖1所示,它主要由殼體、前導向架、葉輪、后導向架、壓緊圈和帶放大器的磁電感應轉換器等組成。
2.2工作原理
當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性收變磁電感應系統中的磁電阻。使通過線圈的磁通量周期性發生變化而產生電脈沖信號，經放大器放大后傳送*相應的流量積算儀表，進行流量或總量的測量。
|
儀表口徑 （mm） |
正常流量 范圍m3/h |
擴展流量 范圍m3/h |
常規耐受壓力 MPa |
zui高耐受壓力 MPa |
|
DN 4 |
0.04－0.25 |
0.04－0.4 |
6.3 |
32 |
|
DN 6 |
0.1－0.6 |
0.06－0.6 |
6.3 |
32 |
|
DN 10 |
0.2－1.2 |
0.15－1.5 |
6.3 |
32 |
|
DN 15 |
0.6－6 |
0.4－8 |
6.3 |
32 |
|
DN 20 |
0.8－8 |
0.45－9 |
6.3 |
32 |
|
DN 25 |
1－10 |
0.5－10 |
6.3 |
32 |
|
DN 32 |
1.5－15 |
0.75－15 |
6.3 |
32 |
|
DN 40 |
2－20 |
1－20 |
6.3 |
32 |
|
DN 50 |
4－40 |
2－40 |
2.5 |
25 |
|
DN 65 |
7－70 |
3.5－70 |
2.5 |
25 |
|
DN 80 |
10－100 |
5－100 |
1.6 |
25 |
|
DN 100 |
20－200 |
10－200 |
1.6 |
16 |
|
DN 125 |
25－250 |
12.5－250 |
1.6 |
16 |
|
DN 150 |
30－300 |
15－300 |
1.6 |
16 |
|
DN 200 |
80－800 |
40－800 |
1.6 |
16 |

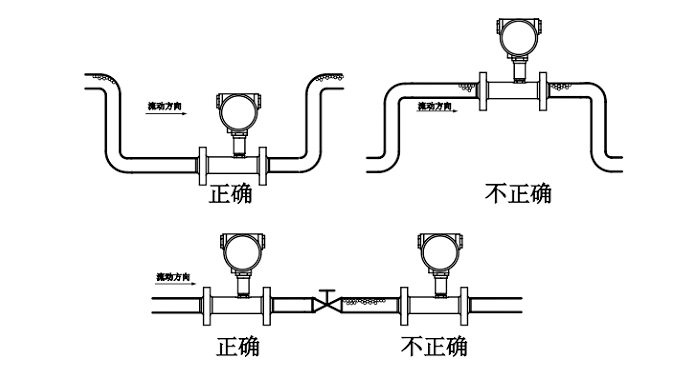

1、保證滿管
在任何時候，管道必須完全充滿液體。否則流量顯示會受到影響，導致測量誤差

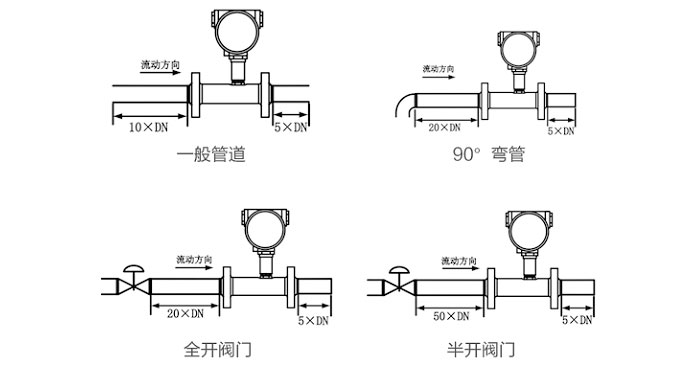

2、直管段要求

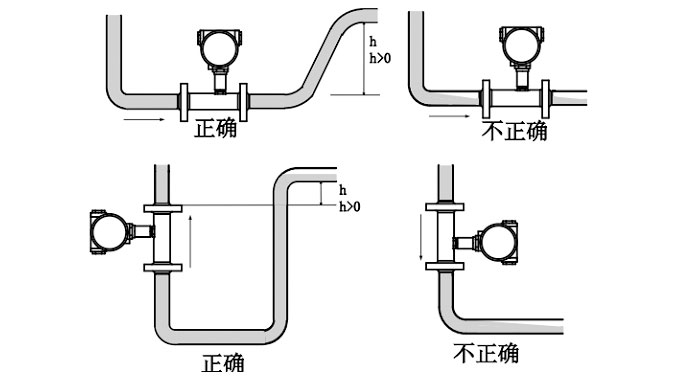

3、避免氣泡
如果有氣泡進入測量管，流量顯示極可能會受影響，導致測量誤差
